[Antonio Marcheselli]

visto che hai la cella in mano, come sei sicuro di averla rimessa a posto correttamente?
Sono regolazioni micrometriche che necessitano strumenti e code di taratura, mezzo mm fuori posto e non senti niente.

Ciao
A

[steven7]

Si Antonio questo lo so, comunque ho messo la cellula nella sua sede, ho effettuato diversi spostamenti millimetrici riuscendo alla fine a sentire il suono, ma mi arriva con molto fruscio, e come se provenisse da lontano.

[steven7]

LA MASSA E' FONDAMENTALE, io sono impazzito cercando il motivo di rumori e fruscio nell'audio, e appena collegata la terra tutti i disturbi sono spariti magicamente.
Praticamente avevo collegato processore a terra ma non i proiettori, nell'audio vi era un fischio e un rumore di fondo assurdo, mettendo i proiettori anch'essi a massa il problema non si è più ripresentato e ora l'audio è limpido e bello potente.
Quindi una massa dimenticata o non collegata può essere fonte di rumori, distorsioni ecc ecc.
Metti a terra sia processore sia proiettore e vedi se risolvi il problema.

Ciao
Matteo83

Ciao Matteo, finalmente ho risolto tutti i problemi, era un problema di massa, perfettamente come avevi predetto, il tuo consiglio è stato risolutore, ora l'audio è potente e senza fruscii, anche se dovrò ancora tarare ben bene il cannocchiale.
Grazie ancora
Stefano

[Matteo83]

....sono contento che tutto si sia risolto.

In caso di massa assente il circuito non si chiude e quindi si ha perdita della funzionalità del sistema.
La massa, come detto, è FONDAMENTALE, prima di iniziare qualsiasi lavoro di riparazione o di messa in opera bisogna sempre verificare che tutte le masse siano al loro posto e che facciano il loro dovere.
Ora fai una bella taratura di tutta la lettura audio e sei a posto.

Bhe che dire adesso, buona visione con il tuo nuovo bolide...

Ciao
Matteo83

[steven7]

Si Matteo, farò la taratura completa dell'audio, anche se già esce un suono molto pulito e grazie dell'augurio di buona visione!

p.s. L'unica cosa che il motore è stato riavvolto a 220 volt ed è perfetto come giri, ma scalda un pò al tatto è normale vero?

[Matteo83]

Come ogni macchina elettrica anche nei motori si ha una certa parte di energia che viene dispersa e che si trasforma in calore, il motore quando marcia è caldo ed è normale, non deve scottare però !!!

Ciao
Matteo83

[steven7]

E quale potrebbe essere il problema?
Forse perchè è stato riavvolto a 220 :?:

[steven7]

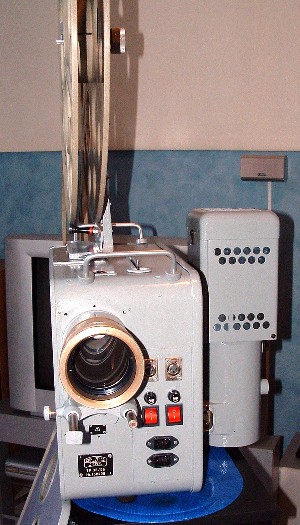

Ecco il mio TK35 Restaurato e modificato!




[angelomaria]

salve cerco manuale del proiettore zeiss tk 35 grazie se ne avesse una copia grazie

[steven7]

Mi dispiace ma non ho il manuale.

[Maxvit]

discusssione vecchia ma sono curioso....su ebay de ne ho visti qualcuno ma i prezzi vanno dai 400 euro ai 1500....quale è la quotazione giusta...è un bel proiettore e abbastanza unico come portatile.....

[steven7]

Ciao, dipende in che stato si trova e dalla dotazione, se il motore è già stato riavvolto a 220v, ha una portata bobine da 1800 metri, ha la cellula stereo e inoltre è stato ridipinto, credo abbia più o meno il valore massimo che tu hai citato, ma se ne trovano anche a meno di 400.

[Maxvit]

bel lavoro che hai fatto..complimenti...l'idea di un portatile (se così si può chiamare un 35mm) mi è balenata tante volte anche a me in testa..io ho un cinemeccanica IVE con ancora lanterna ad arco e un Prevost P55 con lanterna originale Xenon e raddrizzatore IREM,,,,,mi era venuta l'idea di trasformare iil victoria IVE in portatile ma la macchina è bella e originale e mi spiacerebbe smembrarla, per questo avevo cominciato a guardare i Tk35 visto che in giro i portatili 35mm moderni costano ancora un occhio della testa.
Per la lampada della lanterna poi cosa hai usato? la lampada a scarica?

[steven7]

La lampada è una semplicissima lampadina alogena da 400W 36V e sulla lanterna ho montato anche una ventola a 220v.

[steven7]

Appena posso posterò nuove foto delle ulteriori modifiche effettuate sul TK35.
