Richiesta schema elettrico ampli Fedi

[Beyond]

Ciao a tutti.
Come accennato nella mia presentazione, mi è stato regalato un ampli Fedi e sono qui a chiedere se qualcuno degli appassionati che partecipano al forum ha lo schema elettrico completo.
Io ho già esperienza con alte tensioni, ho costruito ampli a valvole e quindi avrei già capito lo schema di principio osservando l'ampli in questione e qualcosa cambierei... ma voglio restaurarlo come l'originale.

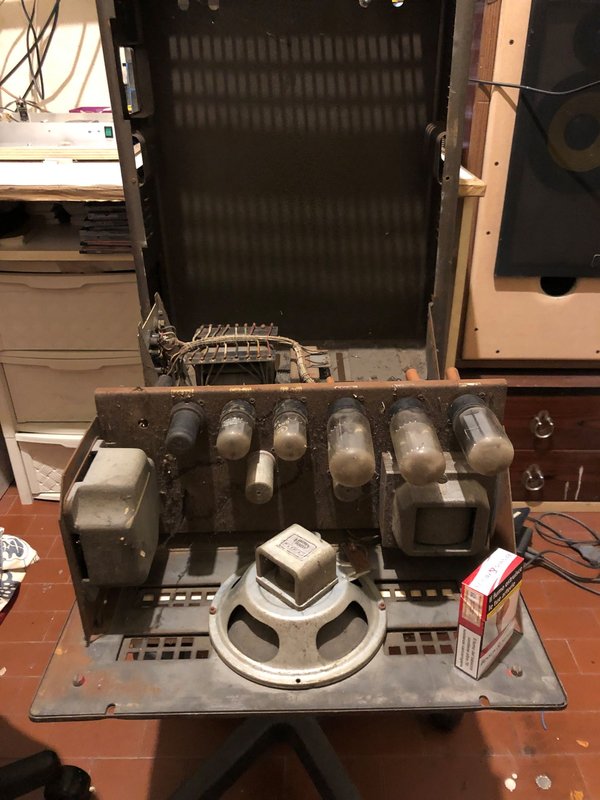

Le finali sono 6L6, poi doppio triodo 6SN7 e in ingresso un pentodo octal (non ricordo la sigla) con struttura metallica, a parte qualche piccolo condensatore elettrolitico mi sembra sia tutto originale, con ancora lo smalto di fabbrica sulle saldature.

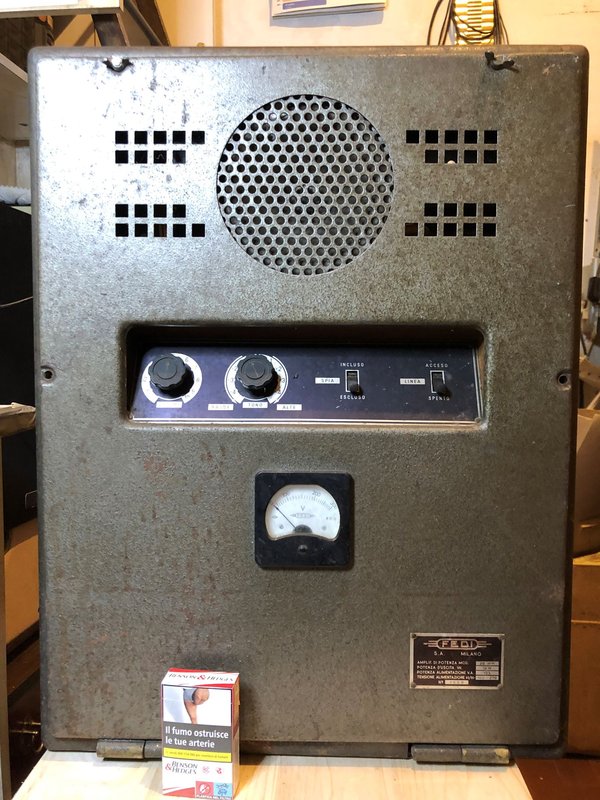

Un po' di foto, il pacchetto di sigarette non è pubblicita occulta, è sta la prima cosa che mi è capitata in mano per far capire le proporzione/dimennsioni

[Beyond]

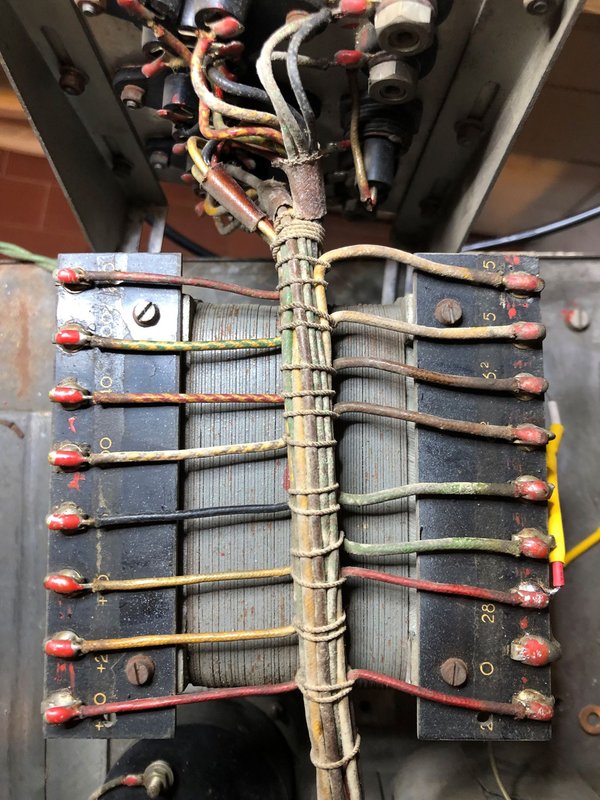

Nella foto seguente si vede il TA alimentazione con diversi primari che però non corrispondono alla targhetta dove c'è la presa di rete/luce.

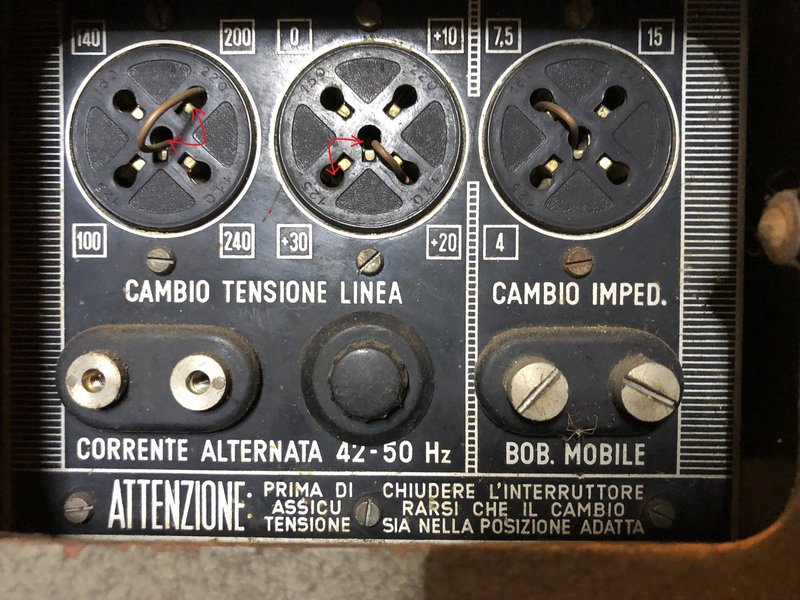

Nella seguente si vede il pannello collegamenti alta tensione, avendo 236 volt di rete come devo collegare il cambio tensione?
E' corretto (per stare in sicurezza) come si vede indicato dalle frecce?

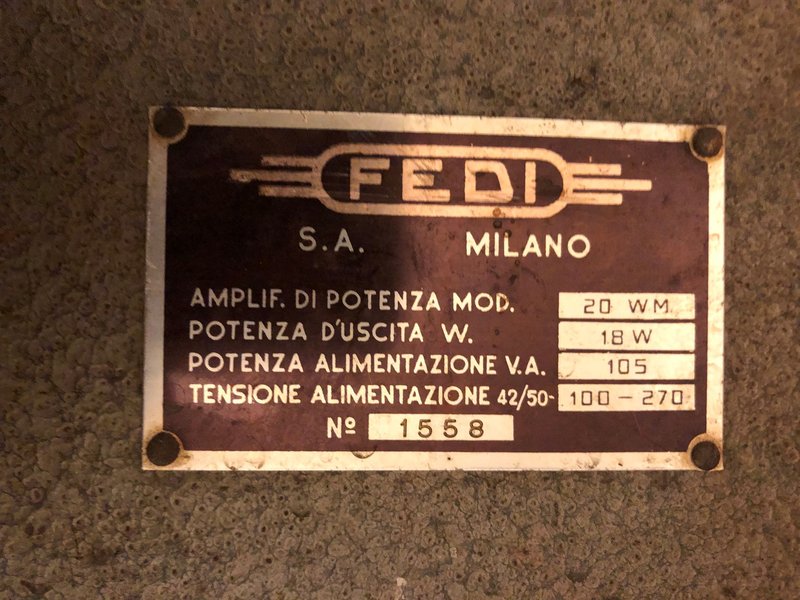

I numeri che si leggono nella presa rotonda non corrispondono a quelli sulla targhetta...

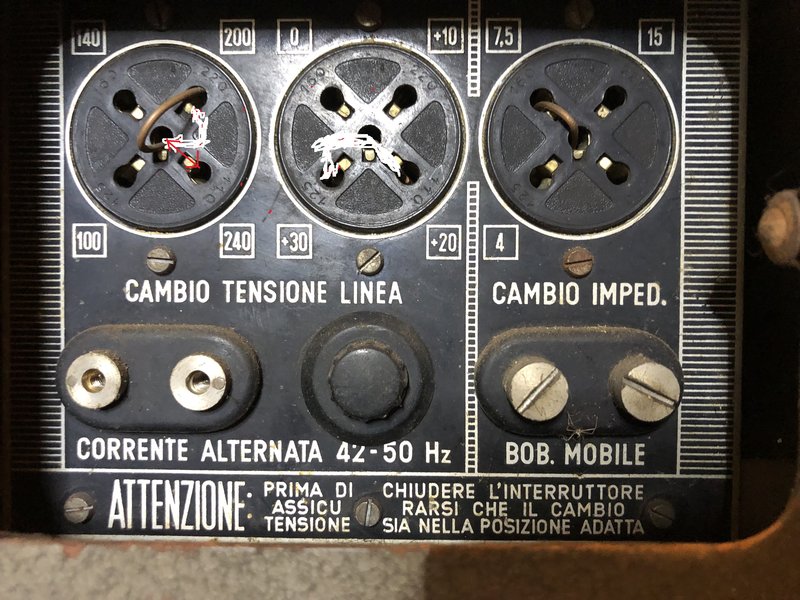

Oppure è meglio così? Lasciando scollegata la presa a destra.(non quella impedenza altoparlante)

[Beyond]

Nuovo messaggio, nei forum non si dovrebbe fare, ma nel precedente non ho più il tasto per modificare/aggiungere, forse dopo qualche minuto si disabilita.

Altra domanda sull'ampli, collegando un altoparlante esterno alla presa Bobina Mobile l'altoparlante dell'ampli viene escluso automaticamente oppure continua a suonare?

[Beyond]

100 visite e nessuna risposta, pazienza e speriamo...

[Beyond]

A questo punto ho perso le speranze.

[Maxvit]

pazenza...pazienza
dovrei avere qualcosa io

[Beyond]

Speriamo...grazie mille.

[Maxvit]

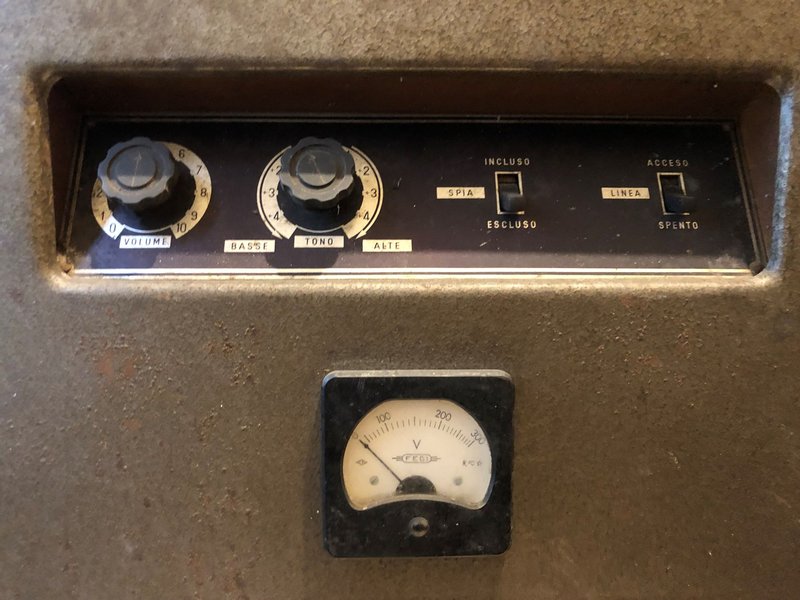

collegando l'altoparlante alle prese bobina mobile non si esclude quello interno dell'ampli, cè la levetta sul pannello "spia", con quello si esclude l'altoparlante pilota

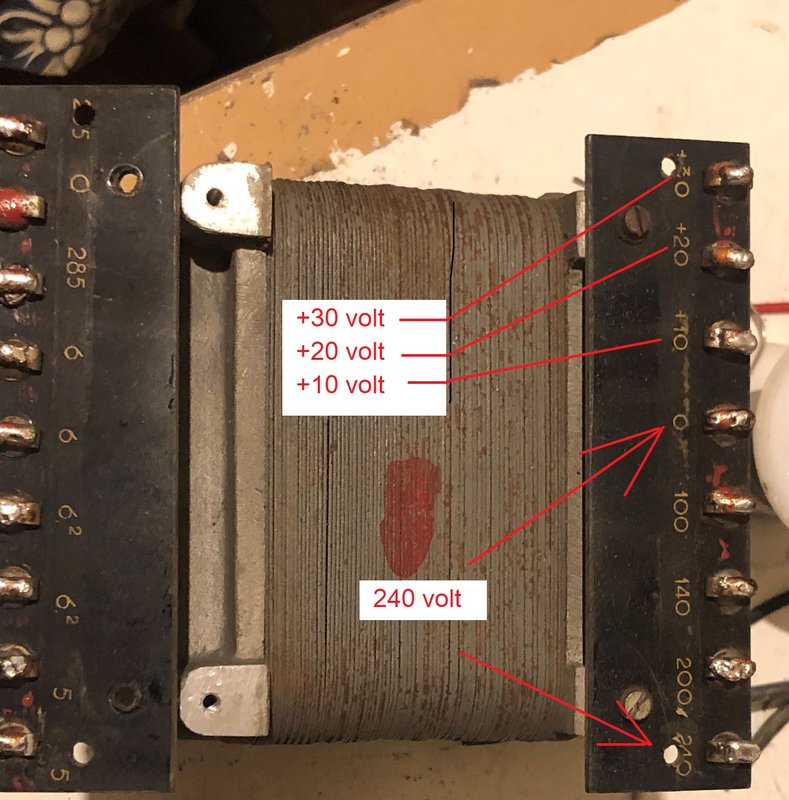

per le tensioni è meglio metterlo a 240 e tenere la seconda regolazione a 0 . Tieni come riferimento la targhetta e non la presa tonda
tieni conto che quell'ampli era collegato a un proiettore con fotocellula che vniva alimentata dallo stesso ampli con una tensione che andava dai 70 ai 100V direttamente dal bocchettone dove si attaccava il cavo cellula. Per collegare una sorgnte diversa usa la presa Phono o micro

[Beyond]

Ottime informazioni, grazie.
Seguendo i percorsi elettrici avevo intuito che qualcosa esterno (cellula) venisse alimentato direttamente dall'ampli.
La presa phono avra sicuramente il circuito di correzione RIAA e li si collega solo un giradischi per vinili, la presa micro potrebbe andare bene per un lettore cd, bisognera vedere che il guadagno non sia troppo alto, se così fosse saturebbe il primo stadio di pre-amplificazione, però è un problema facilmente risolvibile, con una minima modifica (non distruttiva) si entra direttamente sul potenziometro che dovrebbe essere dopo i due circuiti sopra citati.

[Maxvit]

Alla presa microfono puoi collegare il CD o qualsiasi altra sorgente line, ho fatto anche io queste prove e si sente bene senza necessità di abbassare il guadagno (almeno col mio che è il modello leggermente superiore)
Quell'ampli era dato per sonorizzare sale piccole/medie fino a 400 posti, ti sto cercando lo schema che dovrei avere oltretutto già digitalizzato, ma se hai già costruito ampli a valvole non dovresti avere problemi e ei più bravo di me.
Il ciruito era ottimizzato per la preamplificazione dei segnali provenienti da una fotocellula " a gas" , in pratica come una valvola e come ti ho detto necessitava di alimentazione in cc che veniva fornita dall'ampòi stesso.Alimentazione e segnale correvano sullo stesso cavo.
Col tempo le cellule a gas sono state sostituite da cellule solari o fotodiodi al silicio che non necessitavano di alimentazione e allora se non si voleva cambiare amplificatore si collegava il cavo cellula all'ingresso microfonico e si otteneva un ottimo risultato.

[Beyond]

Grazie per le nuove info.
Se trovi lo schema, forse mi avvicino alla tua conoscenza di queste macchine... altro che più bravo.
